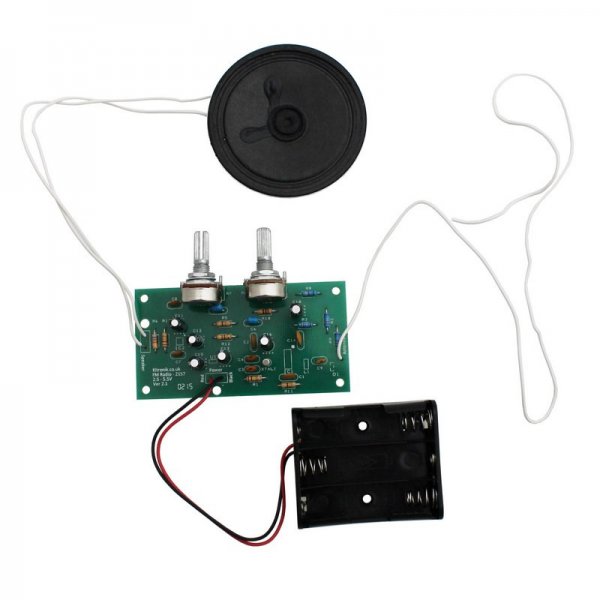

2157 Kitronik FM RADIO Kit V2.0 εκπαιδευτικό ηλεκτρονικό κιτ ραδιοφωνικού δεκτή fm για χόμπι, εκπαιδευτική κατασκευή

Κάντε κλικ για μεγέθυνση Κάντε κλικ για μεγέθυνση
2157 Kitronik FM RADIO Kit V2.0 εκπαιδευτικό ηλεκτρονικό κιτ ραδιοφωνικού δεκτή fm για χόμπι, εκπαιδευτική κατασκευή
Διαθεσιμότητα: Διαθέσιμο
Κωδικός: 2157 Kitronik FM RADIO Kit V2.0
Κατασκευαστής: Kitronik

16,50€
Το προϊόν ΔΕΝ είναι διαθέσιμο για πληρωμή μέσω αντικαταβολής. Μπορείτε να επιλέξετε έναν από τους υπόλοιπους διαθέσιμους τρόπους πληρωμής.
Ποσότητα:   Προσθήκη στο Καλάθι Σύγκριση
Το προϊόν προστέθηκε με επιτυχία στο καλάθι

Το 2157 Kitronik FM RADIO Kit V2.0 είναι εκπαιδευτικό ηλεκτρονικό κιτ ραδιοφωνικού δεκτή fm για χόμπι, εκπαιδευτική κατασκευή



Είναι ένα κιτ με κύριο γνώρισμα την κατασκευή ενός ραδιοφωνικου δέκτη Fm με αναλυτική περιγραφή των εξαρτημάτων που το απαρτίζουν και του τρόπου λειτουργίας. Στόχος του είναι η μάθηση και ψυχαγωγία με αναλυτικό τρόπο για τον εκπαιδευόμενο, αναλυτικές οδηγίες εκπαίδευσης για τον διδάσκοντα και όχι η απλή κατασκευή ενός κιτ. Απαιτεί συναρμολόγηση με την χρήση κολλητηριού.

Χρησιμοποιεί δυο ποτενσιόμετρα για συντονισμό και ρύθμιση της έντασης. Περιλαμβάνει ενισχυτή ήχου που τροφοδοτεί ένα μεγάφωνο 66mm. Τροφοδοτείται με 3 μπαταρίες AA ή με εξωτερικό τροφοδοτικό.
Το ραδιόφωνο FM χρησιμοποίει βιομηχανικά ICs επιφανείας (SI4820 και NCP2890) τα οποία είναι εγκατεστημένα πάνω στο τυπωμένο. Απλά πρέπει να κολλήσετε τις υπόλοιπες αντιστάσεις, πυκνωτές και άλλα εξαρτήματα για να ολοκληρώσετε το κιτ.

Η πλακέτα μπορεί να τροφοδοτηθεί από εξωτερική τροφοδοσία από 2.5 έως 5.5 volt ενώ λειτουργεί αψογά από ένα τροφοδοτικό 5volt ή από τρεις μπαταρίες ΑΑ που δεν παρέχονται.
Το ολοκληρωμένο Si4820 είναι τελευταίας γενιάς IC Ραδιοφωνικών δεκτών και προσφέρει πολύ καλή ποιότητα λήψης και εύκολο συντονισμό, ενώ το IC NCP2890 μπορεί να δώσει μία ισχύ 1W στο μεγάφωνο.

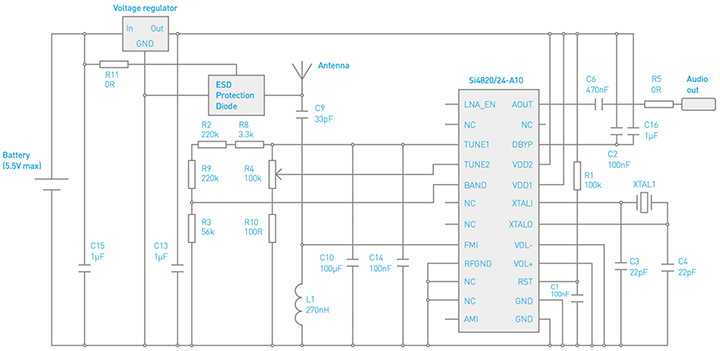

Οι βαθμίδες λειτουργείας του δέκτη FM



Χαρακτηριστικά:
  • Κιτ ραδιοφώνου FM.
  • Ενσωματωμένος ενισχυτής ήχου.

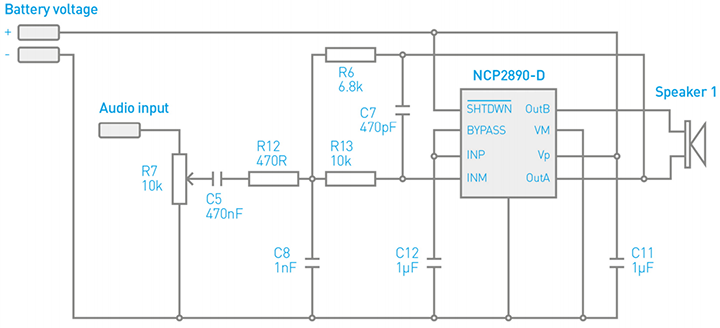

Το τμήμα ενίσχυσης των ακουστικών συχνοτήτων / ήχου

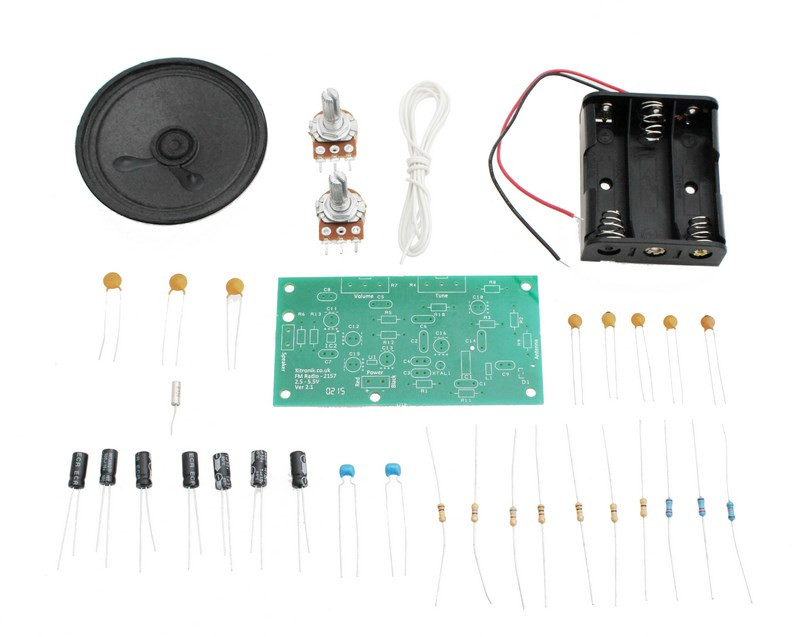

Περιεχόμενα:

  • 1 x Si4820 FM ραδιόφωνο IC (προεγκατεστημένο).
  • 1 x Προστατευμένη δίοδος προστασίας ESD CM1213A (Προ-συναρμολογημένη).
  • 1 x ρυθμιστής TLV700 3.3V LDO 200mA (προ-συναρμολογημένος).
  • 1 x Μόνο ενισχυτή IC NCP2890D (προ-συναρμολογημένο).
  • 1 x Σταθερό πηνίο 270nH 5% (Προ-συναρμολογημένος).
  • 1 x ποτενσιόμετρο 100Κ 16mm γραμμικό.
  • 1 x ποτενσιόμετρο 10K 16mm γραμμικό.
  • 5 x ηλεκτρολυτικοί πυκνωτές, 50V, 1uF.
  • 3 x κεραμικοί πυκνωτές, 50V, 100nF.
  • 1 x κεραμικό πυκνωτή, 33pF.
  • 2 x κεραμικοί πυκνωτές, 22pF.
  • 2 x κεραμικοί πυκνωτές, 470nF.
  • 1 x κεραμικός πυκνωτής, 50V, 470pF.
  • 1 x κεραμικός πυκνωτής, 50V, 1nF.
  • 1 x ηλεκτρολυτικός πυκνωτής, 16V, 100uF.
  • 2 x 220K αντιστάσεις.
  • 1 x 56Κ αντίσταση.
  • 1 x αντίσταση 3.3K.
  • 1 x 100K αντίσταση.
  • 2 x αντιστάσεις 0R.
  • 1 x 6.8K αντίσταση.
  • 1 x 470R Αντίσταση.
  • 1 x 10K αντίσταση.
  • 1 x ραδιοφωνικό κρύσταλλο.
  • 1 x 100R αντίσταση.
  • 1 x μπαταριοθήκη 3xAA με καλλώδια.
  • 1m x καλώδιο.
  • 1 x μεγάφωνο 8 ohm 66 mm.
  • 1 x πλακέτα PCB ραδιοφώνου FM.
Διαστάσεις:
  • Μήκος PCB: 88mm.
  • PCB Πλάτος: 46mm.

Απαιτεί:

Τηλεσκοπική κεραία FM/ κεραία καλωδιακού τύπου (προαιρετικό)

ΠΟΛΥ ΕΝΔΙΑΦΕΡΟΥΣΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ

  • Καλλιεργείστε την φαντασία σας δημιουργικά.
  • Ακούστε ραδιόφωνο μέσα από τα 66mm ηχεία του.

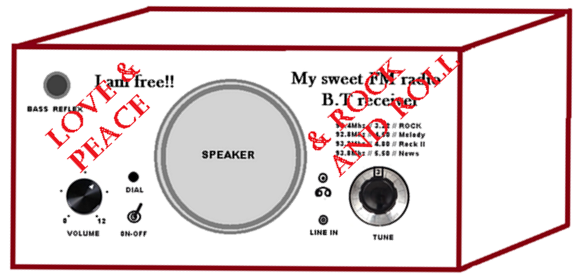

  • Δημιουργήστε το δικό σας κουτί ραδιοφώνου που θα λειτουργεί άψογα για πολλά χρόνια και θα σας συνοδεύει στις μνήμες των κατασκευών σας. Αυτό το κουτί που μπορεί να είναι παράλληλα και ηχείο (όπως τα TIVOLI, SANGEAN κλπ), θα βελτιώσει πολύ την ηχητική απόδοση. Μπορείτε να βάλετε στο κουτί ανοιχτό ηχητικό σωλήνα/Bass Reflex που θα βελτιώσει ακόμη περισσότερο την ηχητική απόδοση. Μπορείτε να πειραματιστείτε!!
  • Μπορείτε να το κατασκευάσετε από κόντρα πλακέ, χαρτόνι ή ότι άλλο θέλετε. Μπορείτε να χρησιμοποιήστε χαρτόνι μακέτας. Υπάρχει στην αγορά από 2,5 έως 5mm πάχος. Θα χρειαστείτε για την κατασκευή του κόλλα χαρτιού σε gel τύπου UHU ή υγρή τύπου ATLACOL και καρφίτσες.
  • Στερεώστε/καρφώστε τις επιφάνειες με τις καρφίτσες. Θα σας βοηθήσουν στην συγκράτηση των επιφανειών κατά την κατασκευή. Μπορείτε να ενισχύσετε εσωτερικά τους αρμούς σύνδεσης με ένα “πυχάκι” από το ίδιο χαρτόνι.
  • Αφήστε το πάνω ή το κάτω μέρος ανοιχτό και κλείστε το τελευταίο, για να μπορέσετε να ολοκληρώσετε την τοποθέτηση της πλακέτας, των μεγάφωνων και ότι άλλο θα τοποθετήσετε. Θα σας βοηθήσει το τελικό κλείσιμο, αν έχετε τοποθετήσει εσωτερικά και περιμετρικά προς το καπάκι, ένα πυχάκι από το ίδιο χαρτόνι.
  • Σχεδιάστε μία πρόσοψη της αρεσκείας σας, χρησιμοποιώντας κολλάζ, χρώματα, βερνίκι. Τοποθετήστε σε αυτή την πρόσοψη, έξοδο για ακουστικά, έξοδο σύνδεσης με Laptop, PC, ενισχυτή, κουμπιά ποτενσιομέτρων για το Volume και το Tune.
  • Τοποθετήστε διακόπτη ON/OFF και οπτική ένδειξη λειτουργίας
  • Βελτιώστε πάρα πολύ την επιλογή του δέκτη με την χρήση πολύστροφου ποτενσιομέτρου. Μετά μπορείτε να δημιουργήστε την δική σας ραδιοφωνική κλίμακα της θέσης των σταθμών!!, με ένα βερνιέρο πολύ χαμηλού κόστους και να την γράψετε στο εμπρός πάνελ του δέκτη!!
  • Συνδέστε με ένα έτοιμο δέκτη Bluetooth, με φις – καλωδίωση κλπ και κόστος 7- 8€ την όλη κατασκευή και με την χρήση διακόπτη επιλογής παίξτε μουσική από το κινητό σας ή από οποιαδήποτε πηγή Bluetooth ή λειτουργήστε απλά τον δέκτη.
  • Όλα τα ανωτέρω είναι ιδιαίτερα χαμηλού κόστους , με ακριβότερο το πολύστροφο ποτενσιόμετρο.

Σας παρέχουμε όλα τα απαραίτητα υλικά και την γνώση. Είμαστε στο πλευρό σας!!


Πηγές





Η KITRONOK προσφέρει στον εκπαιδευόμενο μάθηση και ψυχαγωγία  με αναλυτικό τρόπο.

Στον εκπαιδευτή παρέχει πρόγραμμα με αναλυτικές οδηγίες  εκπαίδευσης, και όχι  απλή κατασκευή ενός κιτ.

Οι κατασκευές που προσφέρει, καλλιεργούν την διερευνητική μάθηση και την γόνιμη φαντασία

στους διδασκόμενους, με πρακτικό και παραγωγικό τρόπο.

Σχετικά με τα ανωτέρω, μπορούμε να σας προσφέρουμε λύσεις για επέκταση των λειτουργιών, όλα τα

απαραίτητα υλικά, καθώς και τις απαιτούμενες γνώσεις.

Oι οδηγίες βρίσκονται στην ιστοσελίδα:

        www.kitronik.co.uk
