Το 2165 Kitronik Mono Amplifier Version 3.0 είναι εκπαιδευτικό ηλεκτρονικό κιτ μονοφωνικός ενισχυτής για χόμπι οικονομική εκπαιδευτική κατασκευή

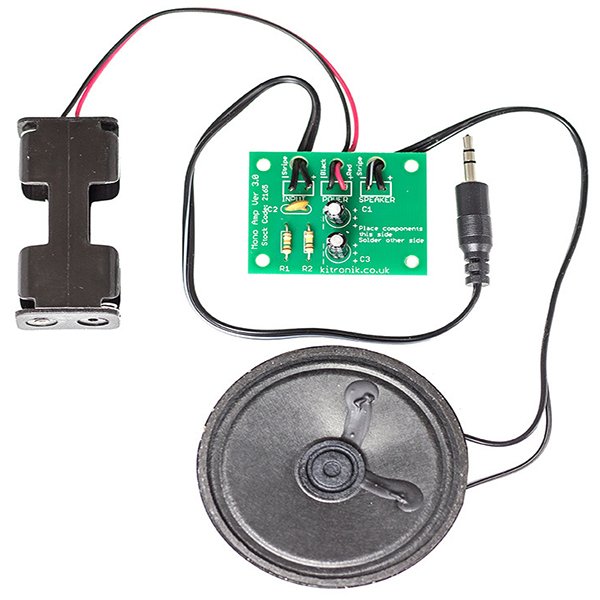

Είναι ένας μονοφωνικός ενισχυτής. Συνδέστε αυτόν τον ενισχυτή σε μία ηχητική πηγή και μπείτε στον ηχητικό χώρο. Για την ικανοποίηση ενός σίγουρου αποτελέσματος ο ενισχυτής είναι προκατασκευασμένος, εσείς συνδέστε την καλωδίωση.

Καλλιεργείστε την φαντασία σας δημιουργώντας ένα ηχείο από χαρτόνι ή ξύλο για να βελτιώσετε την ηχητική απόδοση στο μεγάφωνο 8ohm 66mm  που προσφέρεται. Επίσης  πολύ οικονομικά, πολύ εύκολα και πολύ απλά μπορείτε να δημιουργήσετε: Έξοδο για ακουστικά, έξοδο analog audio line για σύνδεση με τον υπολογιστή σας, το στερεοφωνικό σας, κλπ. Σας παρέχουμε όλα τα απαραίτητα υλικά και την γνώση

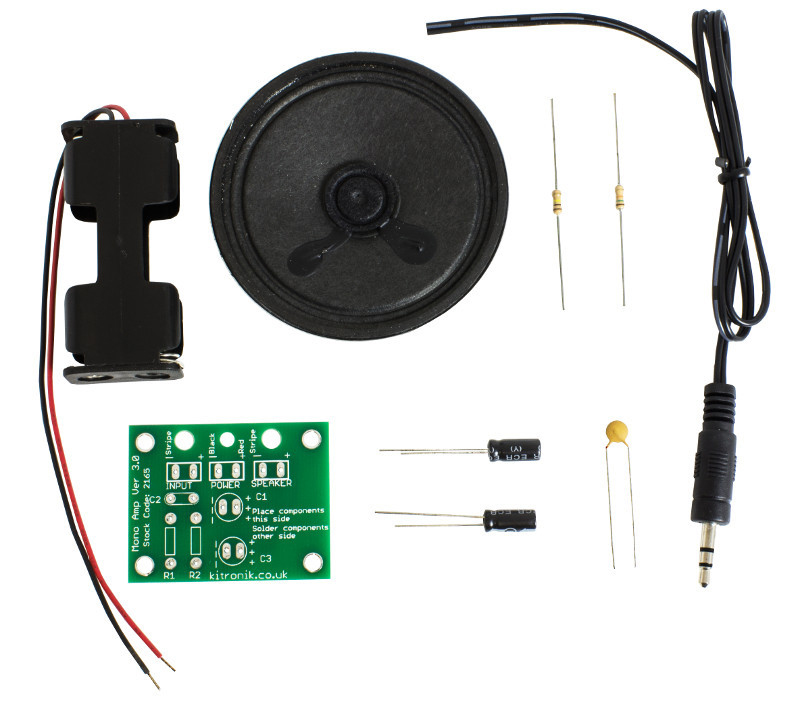

Περιεχόμενα:

1 x 15K αντίσταση.

1 x 100K αντίσταση.

1 x Κεραμικό πυκνωτή δίσκου 100nF.

2 x πυκνωτή, ηλεκτρολυτική, 50V, 1uF.

1 x mono jack 3.5mm, μήκος 50εκ.

1 x 8 ohm ηχείο 66 mm.

1 x μπαταριόθηκη AA με οδηγούς.

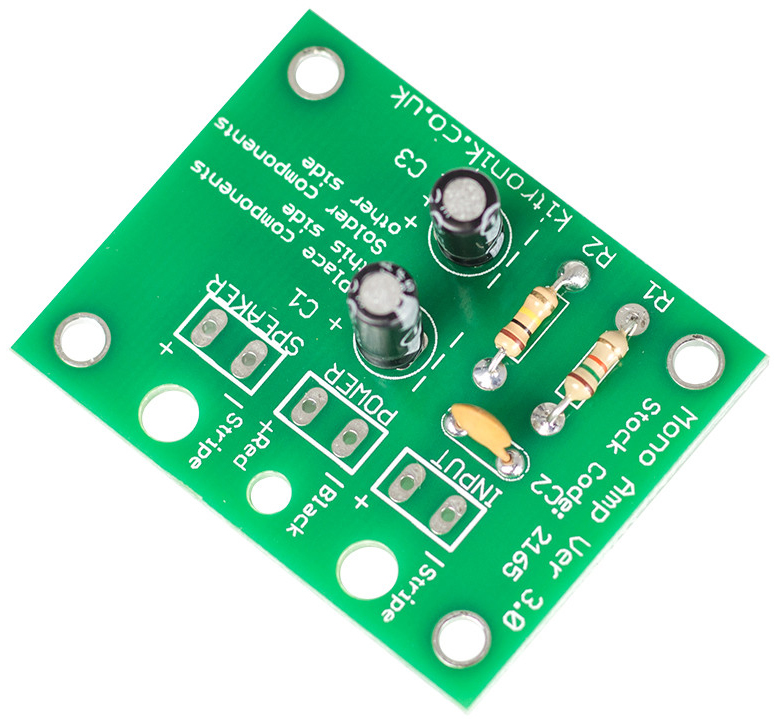

1 x μονοφωνικό ενισχυτή PCB με προ-εγκατεστημένο ενισχυτή ήχου NCP2890 IC.

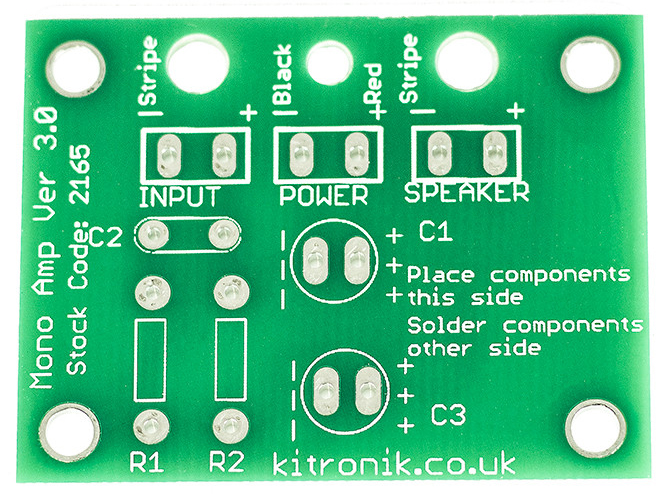

Διαστάσεις:

Μήκος PCB: 44,5mm.

PCB Πλάτος: 35,5mm.

PCB Ύψος: 1,6mm.

Βίντεο:

Απαιτεί:

2 μπαταρίες AA (δεν περιέχονται)

Κολλητήρι

Κόλληση.

Κόφτη καλωδίων.

Συρματοκόπτης.

ΠΟΛΥ ΕΝΔΙΑΦΕΡΟΥΣΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ

Καλλιεργείστε την φαντασία σας  δημιουργικά.

• Ακούστε τον ενισχυτή με το 66mm μεγάφωνό του.
• Δημιουργήστε το δικό σας κουτί ηχείου που θα λειτουργεί άψογα για πολλά χρόνια και θα σας συνοδεύει στις μνήμες των κατασκευών σας. Αυτό το κουτί θα βελτιώσει πολύ την ηχητική απόδοση. Μπορείτε να βάλετε στο κουτί ανοιχτό ηχητικό σωλήνα / Bass Reflex που θα βελτιώσει ακόμη περισσότερο την ηχητική απόδοση. Μπορείτε να πειραματιστείτε!!
• Μπορείτε να το κατασκευάσετε από κόντρα πλακέ, χαρτόνι ή ότι άλλο θέλετε. Μπορείτε να χρησιμοποιήστε χαρτόνι μακέτας.Υπάρχει στην αγορά από 2,5 έως 5mm πάχος. Θα χρειαστείτε για την κατασκευή του κόλλα χαρτιού σε gel τύπου UHU ή υγρή τύπου ATLACOL και καρφίτσες.
•  Στερεώστε/καρφώστε τις επιφάνειες με τις καρφίτσες. Θα σας βοηθήσουν στην συγκράτηση των επιφανειών κατά την κατασκευή. Μπορείτε να ενισχύσετε εσωτερικά τους αρμούς  σύνδεσης με ένα “πυχάκι” από το ίδιο χαρτόνι.
• Αφήστε το πάνω ή το κάτω μέρος ανοιχτό και κλείστε το τελευταίο, για να μπορέσετε να ολοκληρώσετε την τοποθέτηση της πλακέτας, των μεγάφωνων και ότι άλλο θα τοποθετήσετε. Θα σας βοηθήσει κατά το τελικό κλείσιμο, άν έχετε τοποθετήσει εσωτερικά και περιμετρικά προς το καπάκι, ένα πυχάκι από το ίδιο χαρτόνι.
• Σχεδιάστε μία πρόσοψη της αρεσκείας σας, χρησιμοποιώντας κολλάζ, χρώματα, βερνίκι. Τοποθετήστε σε αυτή  την πρόσοψη, έξοδο για ακουστικά, είσοδο σύνδεσης από Laptop, PC, κουμπί ποτενσιομέτρου  για το Volume
• Τοποθετήστε διακόπτη ON/OFF και οπτική ένδειξη λειτουργίας
• Τοποθετήστε επιλογικό διακόπτη για On Line σύνδεση του ενισχυτή με περισσότερες πηγές, καθώς και τις αντίστοιχες υποδοχές εισόδων.
• Συνδέστε με ένα έτοιμο δέκτη Blue tooth, με φις – καλωδίωση κλπ και κόστος 7-8€ την όλη κατασκευή και με την χρήση διακόπτη επιλογής παίξτε μουσική από το κινητό σας ή από οποιαδήποτε πηγή Bluetooth..
• Όλα τα ανωτέρω είναι ιδιαίτερα χαμηλού κόστους.

Σας παρέχουμε όλα τα απαραίτητα υλικά και την γνώση. Είμαστε στο πλευρό σας!!

Βοηθήματα:

• Teaching Notes.
• Essential Information.
