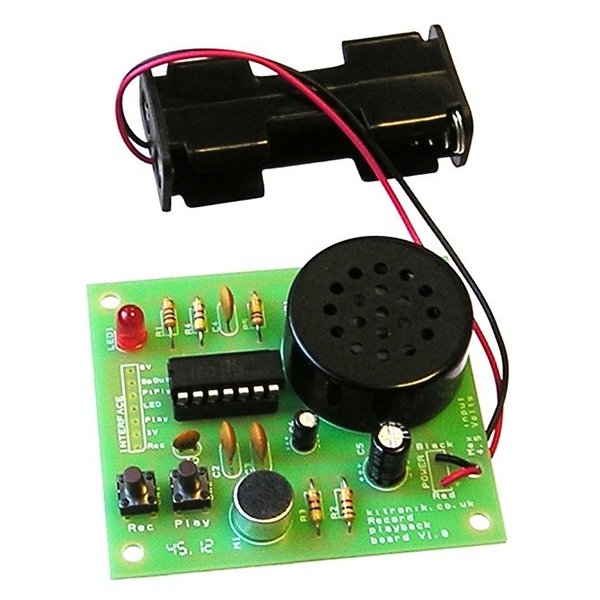

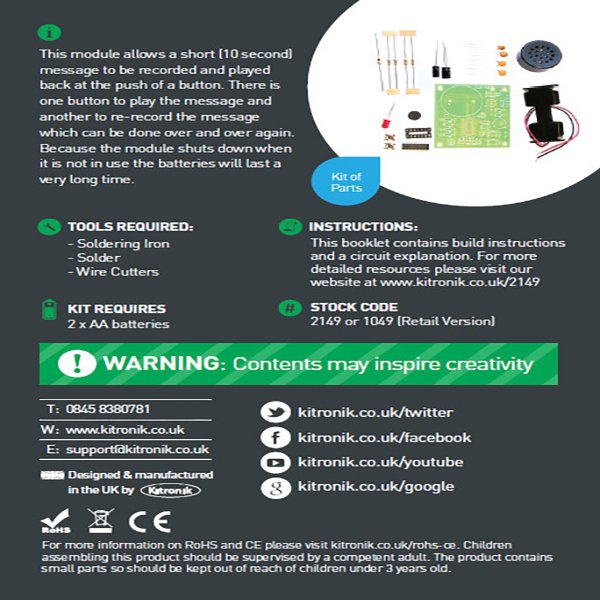

Το 2149 Kitronik Record Playback Kit είναι εκπαιδευτικό ηλεκτρονικό κιτ εγγραφής και αναπαραγωγής ήχου για χόμπι, εκπαιδευτική κατασκευή.

Είναι ένα κιτ με κύριο γνώρισμα την εγγραφή και αναπαραγωγή του ήχου με αναλυτική περιγραφή των εξαρτημάτων που το απαρτίζουν και του τρόπου λειτουργίας. Στόχος του είναι η μάθηση και ψυχαγωγία με αναλυτικό τρόπο για τον εκπαιδευόμενο, αναλυτικές οδηγίες εκπαίδευσης για τον διδάσκοντα και όχι η απλή κατασκευή ενός κιτ. Απαιτεί συναρμολόγηση με την χρήση κολλητηριού.

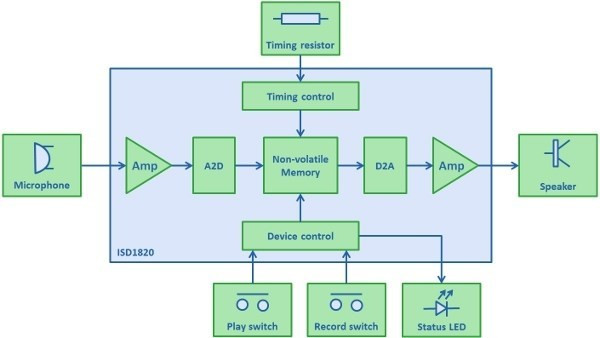

Επιτρέπει την εγγραφή ενός σύντομου μηνύματος (10 δευτερολέπτων) με το πάτημα ενός μπουτόν καθώς και την αναπαραγωγή του με το πάτημα ενός άλλου μπουτόν. Η επανεγγραφή του μηνύματος μπορεί να γίνεται ξανά και ξανά διαγράφοντας κάθε φορά την προηγουμένη εγγραφή

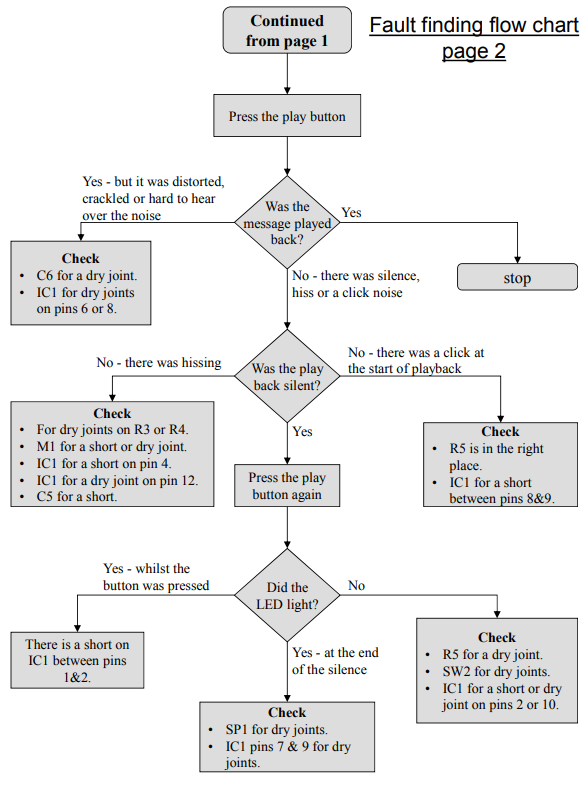

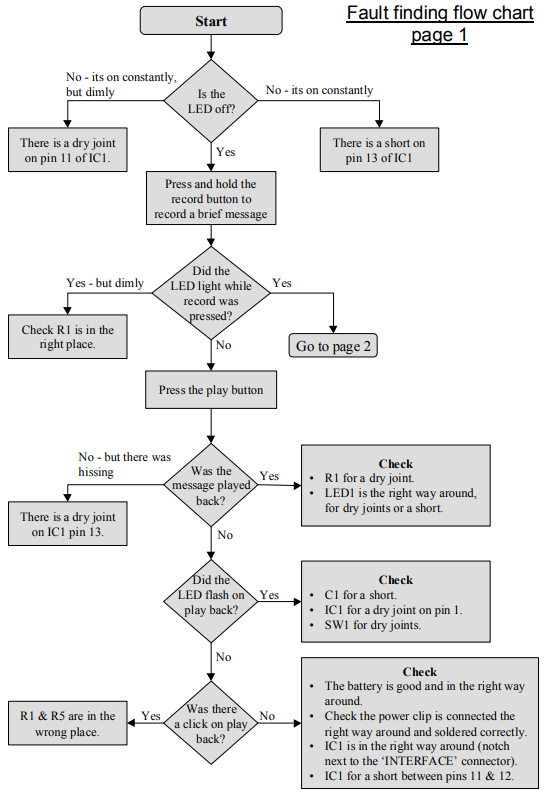

Η πλακέτα περιλαμβάνει ενδεικτικό LED που δείχνει ότι η εγγραφή βρίσκεται σε εξέλιξη ή έχει ολοκληρωθεί η αναπαραγωγή. Τόσο το ηχείο όσο και το μικρόφωνο είναι τοποθετημένα σε PCB, έτσι ώστε οι μόνοι εκτός πλακέτας αγωγοί είναι για την μπαταριοθήκη που απαιτεί 2 μπαταρίες AA.

Επειδή η μονάδα κλείνει όταν δεν χρησιμοποιείται, οι μπαταρίες θα διαρκέσουν πολύ μεγάλο χρονικό διάστημα. Η πλακέτα δίνει την δυνατότητα εξωτερικής σύνδεσης σε πιο προχωρημένους χρήστες που επιθυμούν να έχουν πρόσβαση στα σήματα ελέγχου μέσω interface.

Χαρακτηριστικά:

Έξοδοι - Είσοδοι interface που επιτρέπουν την πρόσβαση σε μερικές από τις πιο προηγμένες επιλογές του IC του κυκλώματος.

Σύνδεση απομακρυσμένων (εκτός της πλακέτας) διακοπτών για εγγραφή και αναπαραγωγή.

Πρόσβαση στους ακροδέκτες για να παίξετε ένα μήνυμα ή για να χρησιμοποιήσετε την επιλογή αναπαραγωγής με βρόχο.

Έλεγχος από μικροελεγκτή (για παράδειγμα Arduino ή PIC) εάν απαιτείται.

Πρόσβαση στο σήμα εξόδου ήχου, το οποίο μπορεί να χρησιμοποιηθεί με έναν πιο ισχυρό ενισχυτή και διαφορετικό μεγάφωνο εάν απαιτείται.

Από όλα τα ανωτέρω, φαίνεται ότι η όλη κατασκευή μπορεί να εμπνεύσει τη δημιουργικότητα.

Περιεχόμενα:

• 2 x αντιστάσεις 1Κ 5%.
• 2 x 4.7K αντιστάσεις 5%.
• 1 x 100K αντίσταση 5%.
• 1 x πυκνωτής κεραμικού δίσκου 1nF.
• 3 x 100nF κεραμικοί πυκνωτές.
• 1 x 16V 220uF ηλεκτρολυτικό πυκνωτή.
• 1 x 4.7uF ηλεκτρολυτικό πυκνωτή.
• 1 x 5 χιλιοστά κόκκινο LED.
• 2 x Button tack switch PCB 6 χιλιοστών.
• 1 x 14 ακίδων IC.
• 1 x ISD1820 IC εγγραφής και αναπαραγωγής.
• 1 x Μικρόφωνο στήριξης PCB.
• 1 x 8ohm ηχείο PCB.
• 1 x μπαταριοθήκη (2x AA) με αγωγούς.
• 1 x  PCB Συσκευή αναπαραγωγής εγγραφών.
• Διαστάσεις:
• Μήκος PCB: 60mm.
• PCB Πλάτος: 52mm.

Απαιτεί:

• 2 μπαταρίες AA (δεν περιέχονται) ή 1 x δισκοειδή μπαταρία.
• Κολλητήρι
• Κόλληση.
• Κόφτη καλωδίων.
