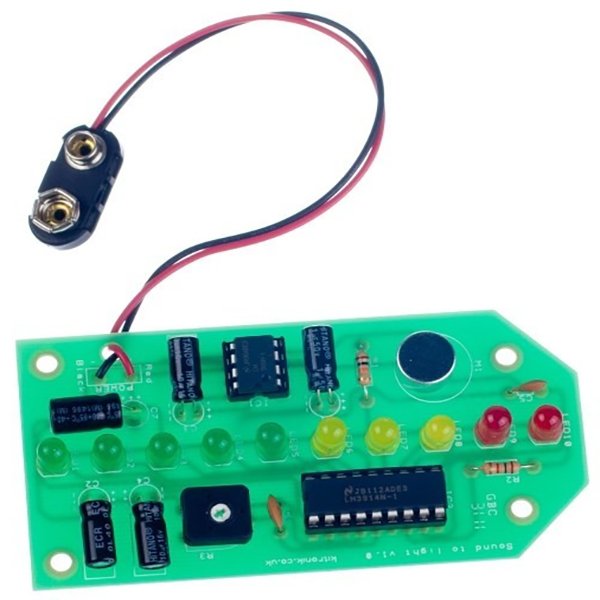

Το 2142 Kitronik Sound Meter Kit είναι εκπαιδευτικό οικονομικό ηλεκτρονικό κιτ μέτρησης ηχητικής έντασης για μάθηση και ψυχαγωγία

Μετρήστε την ηχητική ένταση σε μία οπτική κλίμακα με led. Το μικρόφωνο του κιτ λειτουργεί σαν αισθητήρας ήχου. Ισχυρότερος ήχος θα δώσει εντονότερη εμφάνιση την κλίμακα των Led.

Αυτό το κιτ έργου χρησιμοποιεί ένα μικρόφωνο για τη μέτρηση του επιπέδου ήχου και στη συνέχεια εμφανίζει την ποσότητα του ήχου φωτίζοντας τις λυχνίες LED που δείχνουν το πόσο δυνατά είναι. Υπάρχει μια ρύθμιση για να ρυθμίσετε την ευαισθησία και η έξοδος εμφανίζεται σε 10 LED.

Το κύκλωμα χρησιμοποιεί έναν IC ενισχυτή IC LM386 για να ενισχύσει το σήμα από το μικρόφωνο, τότε οι λυχνίες LED οδηγούνται από έναν οδηγό οθόνης dot / bar LM3914.

Περιεχόμενα:

• 1 x 10KΩ αντίσταση.
• 1 x 22KΩ αντίσταση.
• 1 x 10KΩ Pot.
• 2 x 5 mm κόκκινο LED.
• 5 x 5 χιλιοστά πράσινο LED.
• 3 x 5 mm κίτρινο LED.
• 1 x 100nF κεραμικό δίσκο πυκνωτή.
• 1 x 10nF πυκνωτής.
• 2 x 10uF πυκνωτής.
• 2 x 1uF πυκνωτής.
• 1 x 220uF πυκνωτή.
• 1 x PP3 Clip Lead.
• 1 x μικρόφωνο.
• 1 x ενισχυτή ήχου LM386 IC.
• 1 x LM3914 Οδηγός οθόνης Dot / Bar.
• Υποδοχή IC 1 x 18 ακίδων.
• Υποδοχή IC 1 ακροδέκτη 8 ακίδων.

Διαστάσεις:

PCB Μήκος: 91mm.

PCB Πλάτος: 46mm.

Απαιτεί:

Κολλητήρι

Κόλληση.

Κόφτη καλωδίων.

Βοηθήματα:

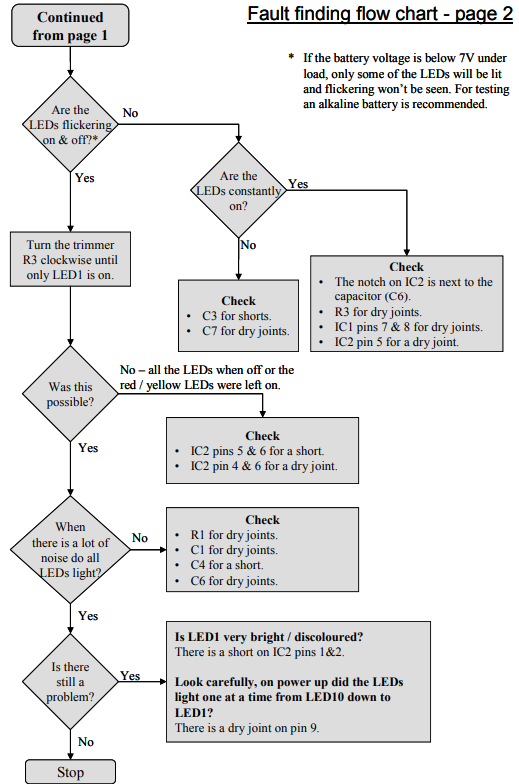

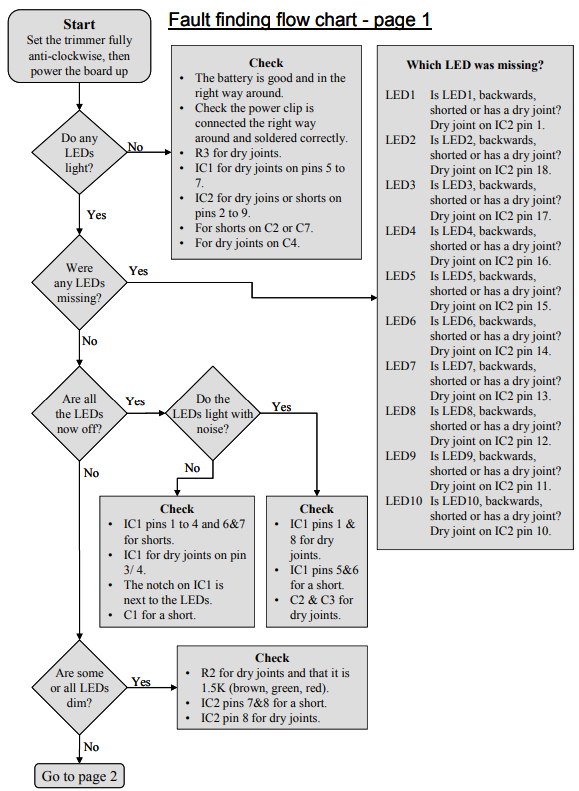

• Build Instructions.
• Teaching Resources.
